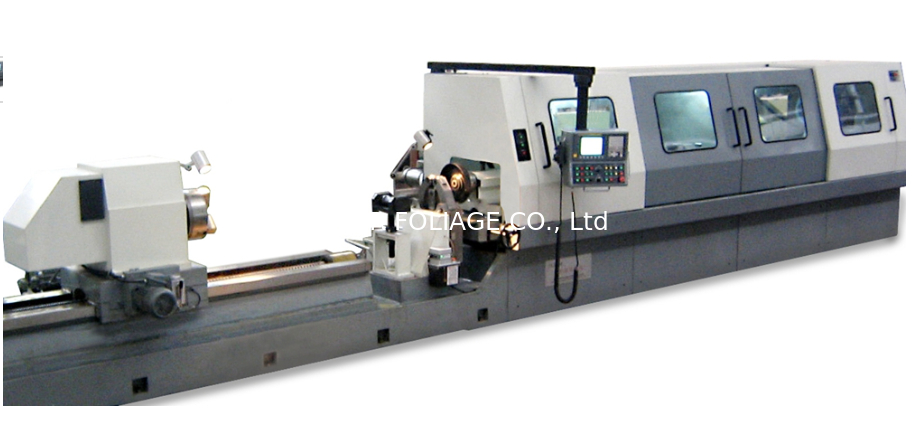

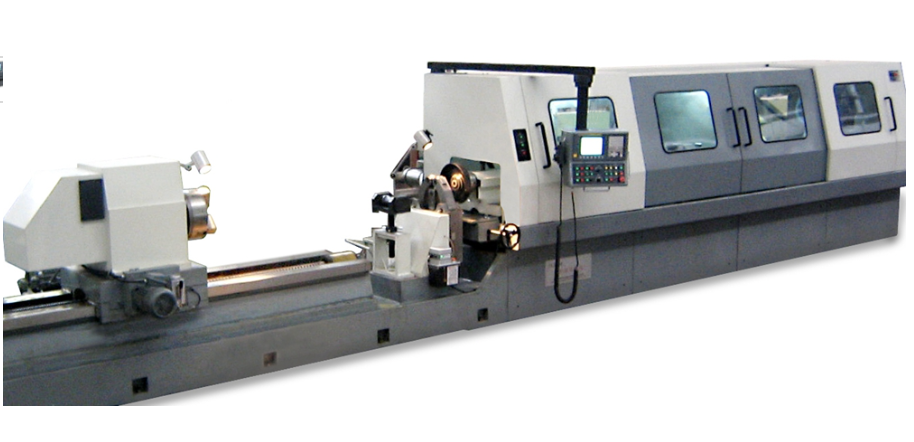

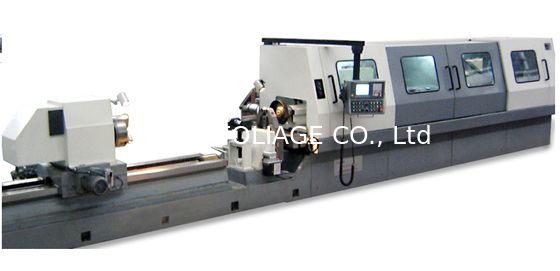

BTA 깊은 구멍 뚫기 기계 ZK2130*DB/2500

기술적인 세부사항

파리 능력
1스핀들 수: 1 PCS
2굴착 지름 범위: φ16 ∼φ30 mm
3최대 굴착 깊이: 2500mm
4최대 작업 조각 직경: φ320 mm; φ500 mm 5. 중앙 프레임의 클램핑 직경: φ270 mm; φ500 mm
6최대 작업 조각 길이: 2500mm
뚫기 속도
1최대 굴착 스팀 회전 속도: 2000 r/min
2작업 부품 회전 속도: 31.5 r/min
3공급 속도 범위: ≤1500 mm/min
4빠른 이동 속도 ≤2000 mm/min
굴착 정확성
1경사: ≤1.0/1000 (길기와 지름의 비율 <100)
2차원 정확성: IT8 IT11
3거칠성: Ra1.6~Ra3.2
기계 전력
1- 굴착 스팀 모터의 전력: 11 KW
2작업 조각 회전 전력: 3.0 KW
3기름 냉각 전력: 2.8 KW
4오일 펌프 모터: 11.0+11.0 KW (두 배 펌프 그룹)
5피드 모터의 전력: 2.5 KW
6총 전력: 50 KW
수압 시스템
1최대 흐름: 150L/분
2최대 압력: 6MPa
3필터 정확도: 20mm
4.유 탱크 용량: 1600L
기본 차원 및 무게
1지상면적: 8000×3000×1500mm
2- 드릴 스팀 센터와 땅 사이의 거리: 1070mm
3주 엔진 무게: 9 T
4수압 시스템의 무게: 2.5 T
