| Place of Origin: | China |
|---|---|
| 브랜드 이름: | OEM |
| 인증: | CE IS09001 |
| Model Number: | ZK21150 |
| Max. Flow: | 450 L/Min | Max. Pressure: | 5 MPa |
|---|---|---|---|
| Filter Accuracy: | 20 um | Oil Tank Capacity: | 2400 L |
| Skewness: | ≤1.0/1000 | Dimensional Accuracy: | ≤IT12 |
| Roughness: | ≤Ra3.2 | Indexing Accuracy: | ±1′ |
| Rotary Accuracy: | ±3′ | Power of Drill Stem Motor: | 37 KW |

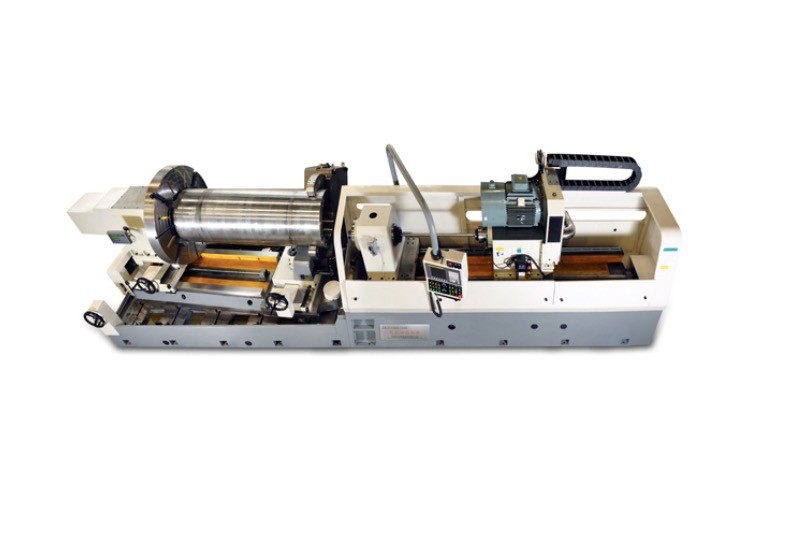

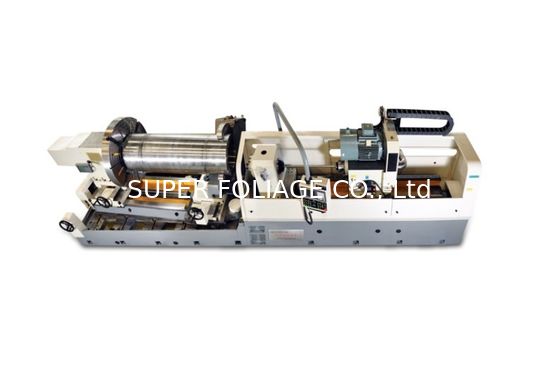

BTA 심공 드릴링 머신 ZK21150*D/1500
가공은 FANUC OI Mate TC CNC 시스템을 사용하는 BTA(내부 칩 제거) 방식을 사용합니다. 드릴 스템은 가변 주파수 속도 조절을 통해 제어되는 회전 및 이송 운동으로 작동합니다. 공작물 스핀들은 CNC 인덱싱 기능을 갖추고 있으며 드릴링 작업 중 잠글 수 있습니다. 유압 구동 가이드 슬리브는 유압 클램핑 메커니즘(유압 척 및 센터 프레임 포함)과 함께 동심 및 인덱싱 홀의 정밀한 드릴링을 용이하게 합니다.
드릴링 능력
1. 스핀들 수: 1 PCS
2. 드릴링 직경 범위: φ40～φ80 mm 리머 홀 직경: φ150mm
3. 최대 드릴링 깊이: 1500 mm
4. 최대 클램핑 길이 범위: 2000 mm
5. 최대 척 클램핑 직경: φ1250mm 센터 프레임 클램핑 직경: φ100～320mm; φ300～680mm
6. 유압 헤드 이동 거리: 300mm
7. 인덱싱 홀 직경: φ600mm드릴링 속도
1. 최대 드릴 스템 회전 속도: 650 r/min
2. 이송 속도 범위: ≤200 mm/min
3. 급속 이동 속도 ≤2000 mm/min
드릴링 정확도
1. 기울기: ≤1.0/1000 (직경 대비 길이 비율
<100)2. 치수 정확도: ≤IT12
3. 거칠기: ≤Ra3.2
4. 인덱싱 정확도: ±1′
5. 회전 정확도: ±3′
기계 전력
1. 드릴 스템 모터 전력: 37 KW
2. 오일 냉각 전력:
3.5 KW 3. 오일 펌프 모터: 2×18.5 KW (이중 펌프 그룹)
4. 이송 모터 전력:
2.5 KW5. 인덱싱 서보 모터 전력: 2.5KW
유압 시스템
1. 최대 유량: 450 L/Min
2. 최대 압력: 5 MPa
3. 필터 정확도:
20 um4．오일 탱크 용량: 2400 L
기본 치수 및 무게
1. 설치 면적: 7000×3500×2250mm
2. 드릴 스템 중심과 지면 사이의 거리: 1600mm
3. 본체 무게: 16 T
4. 유압 시스템 무게: 3 T
