| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | OEM |
| 인증: | CE IS09001 |
| 모델 번호: | ZK2135/2500 |
| 최소 주문 수량: | 10 |
| 가격: | negotiable |
| 포장 세부 사항: | 나무 상자 |
| 배달 시간: | 주문 중인 토대 |
| 지불 조건: | L/C, D/A, D/P, T/T, 웨스턴 유니온 |
| 공급 능력: | 10000 |
| Power of Drill Stem Motor: | 5.5 KW | Workpiece Motor Power (Rot/Idx): | 2.2 KW |
|---|---|---|---|
| Oil Pump Motor: | 2×5.5 | Power of Feed Motor: | 1.8 KW |
| Power of Oil Cooling Machine: | 2.8 KW | Total Power: | 28KW |

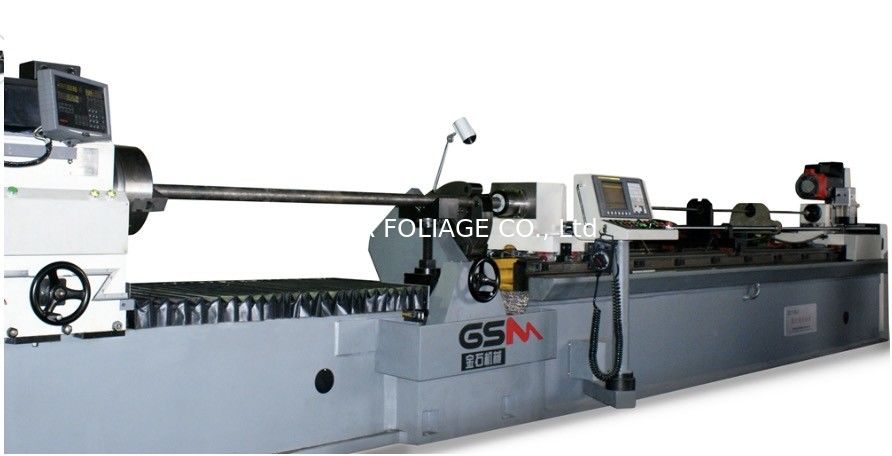

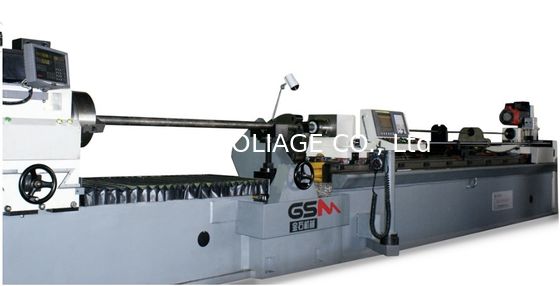

ZK2135E/2500 회전 및 CNC 인덱싱 기능이 있는 공작물 주축이 있는 깊은 구멍 드릴링 머신
ZK2135E/2500 깊은 구멍 드릴링 머신수평으로 배치되도록 설계되었습니다. 본체는 공작물 클램핑 역할을 하는 왼쪽 부분과 드릴 스템 공급 시스템 역할을 하는 오른쪽 부분으로 나뉩니다. 엔드 면은 나사와 핀으로 연결됩니다. 유압 척과 유압 센터 프레임을 사용하여 공작물을 클램핑합니다. 기계의 기본 부품은 HT300 정밀 주조입니다. 볼 스크류와 롤링 가이드를 사용하여 드릴 스템을 공급합니다.
특징
1. 가공 방법은 건 드릴링(내부 오일 냉각수 및 외부 칩 제거)을 도입했습니다.
2. CNC 제어 시스템은 FUNAC 브랜드를 도입했습니다.
3. 드릴링 스핀들’의 회전은 주파수 조정됩니다.
4. 공작물은 유압 척과 센터 프레임으로 클램핑됩니다.
5. 이 기계는 동심 구멍, 편심 구멍 및 인덱싱 구멍을 드릴링할 수 있습니다.
주요 매개변수
드릴링 능력
1. 스핀들 수: 1 PCS
2. 드릴링 직경 범위: φ5～φ35 mm
3. 최대 드릴링 깊이: 2500 mm
4. 공작물 직경 범위: φ270 mm; φ500 mm
5. 최대 공작물 길이: 2500 mm
6. 최대 편심: φ270 mm; φ500 mm
드릴링 속도
1. 최대 드릴 스템 회전 속도: 5500 r/min
2. 이송 속도 범위: ≤1500 mm/min
3. 고속 이동 속도 ≤2000 mm/min
드릴링 정확도
1. 경사: ≤1.0/1000 드릴링 깊이(직경 대비 길이 비율≤100)
2. 치수 정확도: IT7～IT10
3. 거칠기: Ra0.8～Ra3.2
기계 전력
1. 드릴 스템 모터 전력: 5.5 KW
2. 공작물 회전 및 인덱싱 모터 전력: 2.2 KW
3. 오일 펌프 모터: 2×5.5
4. 이송 모터 전력: 1.8 KW
5. 오일 냉각 기계 전력: 2.8 KW
6. 총 전력: 28KW
유압 시스템
1. 최대 유량: 110 L/Min
2. 최대 압력: 12 MPa
3. 필터 정확도: 20 um
4．오일 탱크 용량: 1360 L
기본 치수 및 무게
1. 바닥 면적:(L*W*H) 7800*3200*1500 mm
2. 드릴 스템 중심과 지면 사이의 거리: 1070 mm
3. 유압 시스템 무게: 2 T
4. 본체 무게: 8 T
기계 가공 부품
일반적인 응용 분야: 유압 지지대, 실린더, 샤프트 부품의 동심 구멍 및 편심 구멍.
