| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | OEM |
| 인증: | CE IS09001 |
| 모델 번호: | ZK2108X4C/300 |
| 최소 주문 수량: | 협상 |
| 가격: | negotiable |
| 포장 세부 사항: | 나무 상자 |
| 배달 시간: | 주문 중인 토대 |
| 지불 조건: | L/C, D/A, D/P, T/T |
| 공급 능력: | 10000 |
| No. of spindle: | 4 PCS(each side has 2 spindles) | Drilling diameter: | 1.5mm---8mm |
|---|---|---|---|
| Drilling legth: | 300mm(from one side) | Outside diameter of the workpiece: | ≤φ8.0mm |
| Workpiece length: | 110mm---320mm | Quantity of the workpiece on the rack: | 22pcs |
| Power of drill stem motor: | 2X2.2KW | Power of oil pump: | 2X4.0KW |
| Power of feed motor: | 2X1.8 KW | Power of oil temperature coolant machine: | 2.87KW |

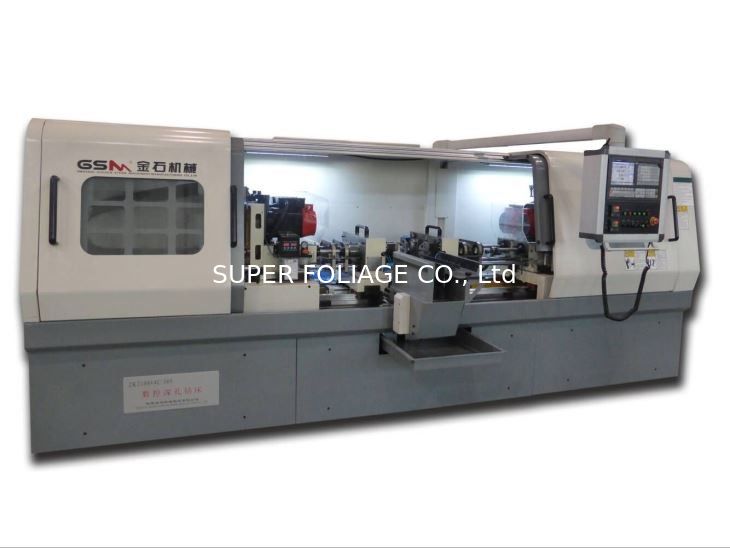

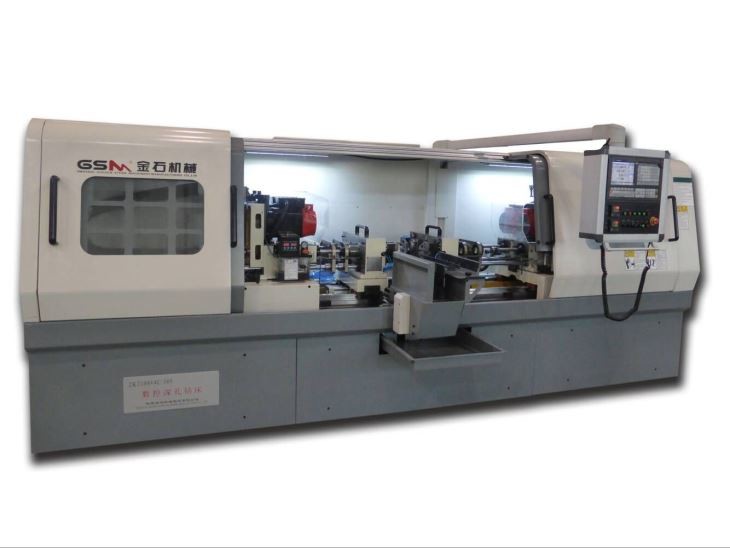

이 역 회전 4 스핀드 총 뚫기 기계의 경우, 주로 1.5mm에서 8mm까지 작은 구멍 직경을 뚫기 위해 사용되며, 더 높은 입구 정밀도를 얻기 위해 양쪽에서 뚫어집니다.그리고 동시에 22개의 작업 조각을 처리할 수 있습니다., 가공 효율을 크게 향상시킵니다.
주요 기술 매개 변수
처리 능력
1스핀들: 4 PCS (각면에는 스핀들 2개)
2굴착 지름: 1.5mm---8mm
3부어 다리: 300mm (한쪽에서)
4작업 조각의 외부 지름: ≤φ8.0mm
5-공작품 길이는 110mm~-320mm
6- 래프에 있는 작업 조각의 양: 22개
처리 속도
1...굴착 스팀의 최대 회전 속도:15000r/min
2...작업 조각의 회전 속도: 0 r/min.
3...공급 속도 범위: ≤1500mm/min
4...빠른 이동 속도: ≤2000mm/min.
5래크의 이동 속도: 2000mm/min.
가공 정확성
1...굴착 구멍의 기울기: ≤1.0/1000 굴착 길이 ((작업 조각 고정, 당기 비율≤100)
2...크기의 정확성: IT8 --- IT11
3...굴착 구멍의 거름 Ra0.4·Ra1.6
기계의 힘
1...굴착 스팀 모터의 전력: 2X2.2KW ((2 스핀드에 1 개의 모터)
2...오일 펌프의 전력: 2X4.0KW (두 스핀드에 대한 한 오일 펌프)
3...피드 모터의 전력: 2X1.8 KW
4...오일 온도 냉각액 기계의 전력:2.87KW
수압 시스템
1...최대 흐름 4X20 L/Min
2...최대 압력: 16MPa
3...필터 정밀도: 10mm
4...오일 용량: 960L
기본 차원 및 무게
1...토지 면적 (L*W*H): 4000*3000*1800
2...굴착 스탠드 센터와 땅 사이의 거리는:1070mm
3...굴착 스팀 중심에서 안내 레일까지의 높이: 297mm
4스핀들 사이의 거리: 220mm
5기계 무게: 6.5T
기계 가공 부품
전형적인 응용: 발사기 수갑의 단계 구멍, 캠 샤프트 등 샤프트 부품.
