| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | OEM |
| 인증: | CE IS09001 |
| 모델 번호: | ZK2120X4B-A-500 |
| 최소 주문 수량: | 협상 |
| 가격: | negotiable |
| 포장 세부 사항: | 나무 상자 |
| 배달 시간: | 주문 중인 토대 |
| 지불 조건: | L/C, D/A, D/P, T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 10000 |
| No. of spindle: | 4 pcs | Drilling hole diameter: | 5mm---20mm |
|---|---|---|---|
| Drilling depth: | 500mm | Outside diameter of workpiece: | ≤φ80mm |
| Workpiece length: | 500mm | Skewness of drilling hole: | ≤1.0/1000 drilling length |
| Dimensional accuracy: | IT8—IT11 | Roughness of the drilling hole: | Ra0.8—Ra6.3 |

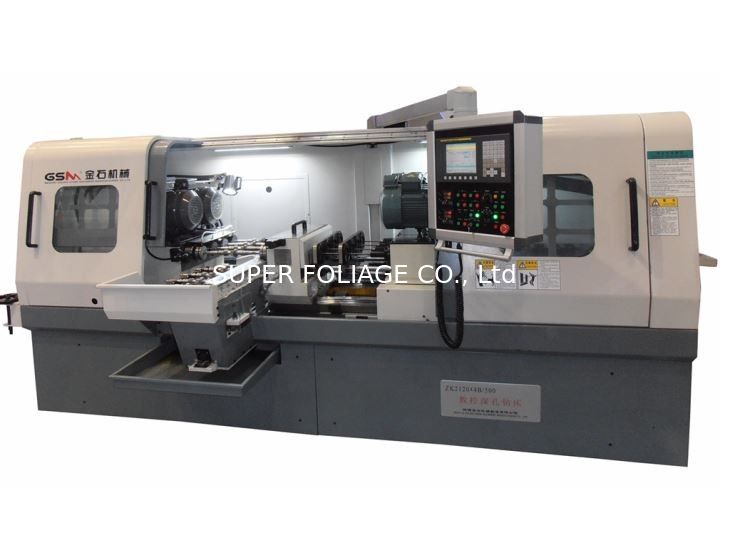

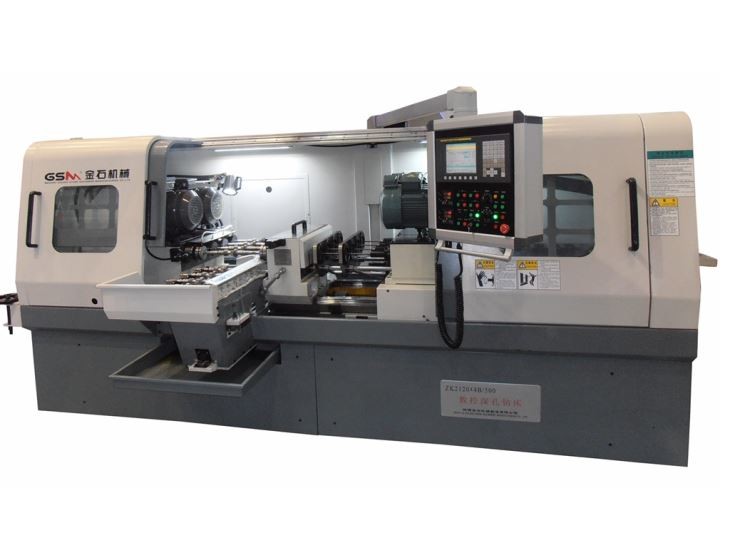

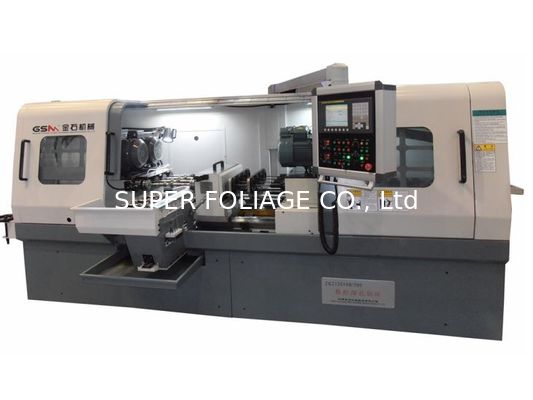

자동 로딩 메커니즘이 있는 4스핀들 딥홀 드릴링 머신
이 4스핀들 딥홀 드릴링 머신의 자동 로딩 메커니즘은 로딩 및 언로딩 시간을 크게 절약하고 가공 효율을 향상시킵니다. 한 번에 8개의 공작물을 가공할 수 있어 대량 가공에 매우 적합합니다.
기계 주요 매개변수
가공 능력
1． 스핀들 수: 4개
2． 드릴 구멍 직경: 5mm---20mm
3． 드릴 깊이: 500mm
4． 공작물 외경: ≤φ80mm
5． 공작물 길이: 500mm
가공 속도
1． 드릴 스템 최대 회전 속도: 5000r/min
2． 공작물 회전 속도: 0 r/min.
3． 이송 속도 범위: ≤1500mm/min
4． 고속 이동 속도: ≤2000mm/min
가공 정밀도
1． 드릴 구멍의 기울기: ≤1.0/1000 드릴 길이(공작물 고정, 인발비 ≤100)
2． 치수 정확도: IT8—IT11
3． 드릴 구멍의 거칠기: Ra0.8—Ra6.3
기계 전력
1． 드릴 스템 모터 전력: 2X5.5KW
2． 오일 펌프 모터 전력: 2x7.5KW
3． 이송 모터 전력: 2.3KW
4． 오일 온도 냉각수 기계: 4.05KW
유압 시스템
1． 최대 유량: 4x50L/min
2． 최대 압력: 10MPa
3． 필터 정밀도: 20um
4． 오일 용량: 1360L
기본 치수 및 무게
1． 설치 면적(L*W*H): 4500*3000*1800 (드릴 길이 500mm 기준)
2． 드릴 스템 중심과 지면 사이의 높이: 1070mm
3． 드릴 스템 중심과 가이드 레일 사이의 높이: 297mm
4． 스핀들 간 거리: 140mm
5． 기계 무게: 6.5T
